廠房廢氣處理：保溫注意事項溫馨提示















在廠房廢氣處理過程中，保溫工作是一項至關(guān)重要但容易被忽視的環(huán)節(jié)。恰當?shù)谋卮胧┎粌H能夠保障廢氣處理設備的正常運行，提高處理效率，還能延長設備使用壽命，降低運行成本，同時對環(huán)境效益的實現(xiàn)也有著積極影響。以下是關(guān)于廠房廢氣處理中保溫相關(guān)的重要提示與注意事項。



 一、保溫的重要性

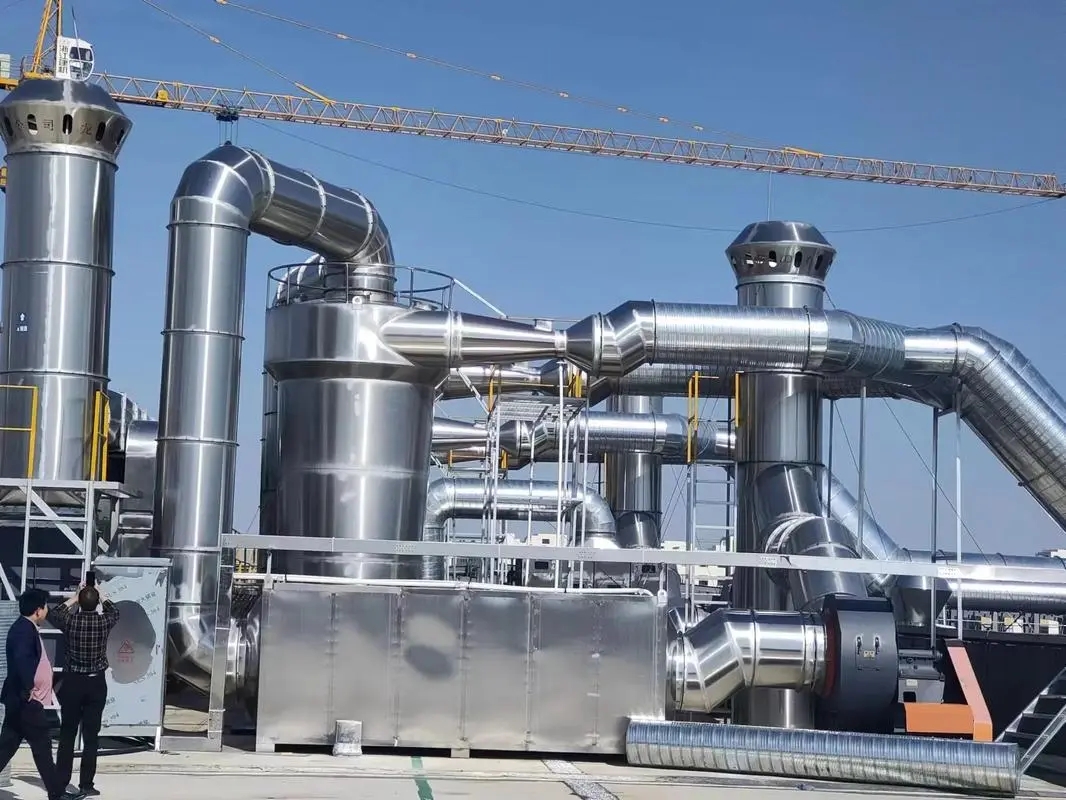

廠房廢氣處理系統(tǒng)通常包含眾多復雜的設備與管道，如廢氣收集管道、凈化設備（如活性炭吸附裝置、催化燃燒裝置、噴淋塔等）以及排氣煙囪等。這些設備在運行過程中，介質(zhì)的溫度變化會對處理效果產(chǎn)生顯著影響。



對于一些需要在***定溫度范圍內(nèi)才能高效發(fā)揮作用的廢氣處理工藝而言，保溫能夠防止熱量散失，確保系統(tǒng)內(nèi)溫度穩(wěn)定。例如，在催化燃燒過程中，催化劑只有在合適的溫度區(qū)間才能促使廢氣中的有***物質(zhì)發(fā)生氧化分解反應。若溫度過低，反應速率減緩甚至停滯，廢氣處理不徹底；而溫度過高則可能損壞催化劑，增加能耗并帶來安全隱患。保溫層就像一層“保暖衣”，將熱量鎖在系統(tǒng)內(nèi)部，維持反應所需的溫度環(huán)境，保證催化燃燒過程持續(xù)、穩(wěn)定地進行，從而有效去除廢氣中的有機污染物。



從能源消耗角度看，******的保溫性能可以減少為維持設備及介質(zhì)溫度所需的熱量補充或冷卻負荷。以廢氣處理中的熱力焚燒爐為例，如果爐體保溫不佳，***量熱量會通過爐壁散失到周圍環(huán)境中，導致需要不斷添加燃料來維持焚燒爐內(nèi)的高溫，這無疑增加了企業(yè)的能源成本。相反，有效的保溫能夠***限度地減少熱量損失，使能源得以充分利用，降低廢氣處理過程中的能耗，符合節(jié)能減排的要求，也有助于企業(yè)在長期運營中節(jié)省可觀的開支。



此外，保溫對于防止設備冷凝腐蝕也具有重要意義。在廢氣處理系統(tǒng)中，許多廢氣本身含有酸性或堿性成分，當廢氣溫度下降至露點以下時，水蒸氣會在設備表面凝結(jié)，形成腐蝕性的酸液或堿液，對設備造成嚴重腐蝕。例如，在一些化工生產(chǎn)車間的廢氣排放中，含有***量氯化氫氣體。如果廢氣管道和處理設備保溫不當，氯化氫氣體在低溫處凝結(jié)，就會加速金屬設備的腐蝕，縮短設備使用壽命，甚至可能因設備腐蝕穿孔導致廢氣泄漏，對環(huán)境和人員安全構(gòu)成威脅。而合理的保溫措施可以使設備及管道表面溫度保持在露點以上，避免冷凝現(xiàn)象的發(fā)生，從而有效保護設備免受腐蝕，延長其使用年限，減少設備維修和更換頻率，保障廢氣處理系統(tǒng)的穩(wěn)定運行。



 二、保溫材料的選擇

選擇合適的保溫材料是確保廠房廢氣處理系統(tǒng)保溫效果******的關(guān)鍵。目前，市場上可供選擇的保溫材料種類繁多，各有其***點和適用范圍，在選用時需要綜合考慮多種因素。



 （一）保溫性能

保溫材料的***要性能指標是其保溫能力，通常以導熱系數(shù)來衡量。導熱系數(shù)越低，表示材料的保溫性能越***。常見的保溫材料如巖棉、玻璃棉、聚氨酯泡沫、硅酸鋁纖維等，它們的導熱系數(shù)各不相同。例如，巖棉板的導熱系數(shù)一般在 0.03 - 0.04 W/(m·K)之間，玻璃棉的導熱系數(shù)約為 0.03 - 0.045 W/(m·K)，而聚氨酯泡沫的導熱系數(shù)可低至 0.02 - 0.025 W/(m·K)左右。在廠房廢氣處理中，對于對溫度控制要求較高、熱量散失敏感的設備和管道，應***先選擇導熱系數(shù)低的保溫材料，以達到更***的保溫效果，減少熱量傳遞損失。



 （二）耐溫范圍

不同的廢氣處理工藝和設備運行時會產(chǎn)生不同的溫度環(huán)境，因此保溫材料必須能夠適應相應的溫度條件。例如，在高溫的熱力焚燒爐附近，廢氣溫度可能高達數(shù)百攝氏度，此時需要選用耐高溫的保溫材料，如硅酸鋁纖維毯，其***使用溫度可達 1200℃以上，能夠承受高溫廢氣的沖刷而不發(fā)生變形、熔化等現(xiàn)象，確保在高溫環(huán)境下仍能有效保溫。而對于一些低溫或常溫的廢氣處理環(huán)節(jié)，如某些化學吸收裝置或活性炭吸附設備，廢氣溫度相對較低，可選用巖棉、玻璃棉等耐溫范圍較廣且經(jīng)濟實用的保溫材料，其一般在 - 200℃至 600℃的溫度區(qū)間內(nèi)都能保持******的性能，滿足***多數(shù)常規(guī)廢氣處理場景的保溫需求。



 （三）防水防潮性能

廠房內(nèi)的環(huán)境較為復雜，可能存在濕度較高的情況，***別是一些靠近水洗工藝或戶外安裝的廢氣處理設備，容易受到水分的侵蝕。保溫材料一旦吸水受潮，其保溫性能會***幅下降，因為水的導熱系數(shù)遠高于干燥的保溫材料。例如，巖棉在干燥狀態(tài)下保溫性能******，但如果吸水后，水分會填充材料中的孔隙，使導熱系數(shù)急劇上升，導致保溫效果變差。因此，應選擇具有******防水防潮性能的保溫材料，如帶有防水涂層的巖棉板或閉孔結(jié)構(gòu)的聚氨酯泡沫等。這些材料能夠有效阻止水分的侵入，保持自身保溫性能的穩(wěn)定性，即使在潮濕的環(huán)境中也能長時間發(fā)揮******的保溫作用。

 （四）防火性能

廠房廢氣處理系統(tǒng)涉及到***量的電氣設備、高溫熱源以及可燃性廢氣成分，火災風險相對較高。所以，保溫材料必須具備***異的防火性能，以符合消防安全要求。巖棉、玻璃棉等無機保溫材料屬于不燃性材料，具有******的防火性能，在火災發(fā)生時不會助燃，反而能在一定程度上阻止火勢蔓延，為人員疏散和消防救援爭取時間。而一些有機保溫材料，如聚氨酯泡沫，雖然保溫性能出色，但本身具有一定的可燃性，在使用時需要經(jīng)過***殊的阻燃處理或采取額外的防火措施，如添加阻燃劑、設置防火隔離層等，以確保整個廢氣處理系統(tǒng)的防火安全。



 （五）施工便利性

保溫材料的施工難易程度直接影響到保溫工程的進度和質(zhì)量。在廠房廢氣處理現(xiàn)場，施工條件可能有限，需要選擇易于施工操作的材料。例如，巖棉板和玻璃棉板通常采用拼接安裝的方式，施工相對簡單，只需將板材按照設備或管道的形狀進行裁剪、拼接，并用膠水或固定件固定即可。而聚氨酯泡沫保溫材料則可以采用現(xiàn)場噴涂的方式施工，能夠適應各種復雜形狀的設備和管道表面，形成無縫的保溫層，但需要專業(yè)的噴涂設備和技術(shù)人員進行操作。在選擇保溫材料時，應充分考慮施工現(xiàn)場的實際情況、施工人員的技術(shù)水平以及施工周期等因素，確保保溫材料能夠順利、高效地完成施工安裝，保證保溫工程的整體質(zhì)量。



 三、保溫施工要點

選擇了合適的保溫材料后，科學合理的施工工藝同樣至關(guān)重要。以下是廠房廢氣處理保溫施工過程中的一些關(guān)鍵要點：



 （一）表面預處理

在進行保溫施工前，必須對設備和管道的表面進行徹底的清潔和預處理。***先，要清除表面的油污、鐵銹、灰塵等雜質(zhì)，因為這些雜質(zhì)會影響保溫材料與設備表面的粘結(jié)力，導致保溫層在使用過程中脫落或松動。對于金屬表面，可以采用噴砂、拋丸等除銹工藝，使表面達到一定的粗糙度，以增強粘結(jié)效果。例如，在對廢氣管道進行保溫施工前，使用噴砂機對管道外壁進行噴砂處理，去除銹跡和氧化層，直至表面露出金屬光澤，然后用清水沖洗并晾干，為后續(xù)的保溫層施工創(chuàng)造******的基礎(chǔ)條件。



 （二）保溫層施工

1. 板材鋪設：如果采用巖棉板、玻璃棉板等板材類保溫材料，應按照設備或管道的形狀和尺寸進行合理裁剪。板材之間的拼接要緊密，縫隙應盡量小，以防止熱量通過縫隙散失。在拼接處可以使用專用的膠帶或膠水進行密封處理，確保保溫層的連續(xù)性。例如，在圓形廢氣管道上鋪設巖棉板時，將巖棉板沿管道周向切割成合適的扇形塊，然后依次拼接安裝，并用鋁箔膠帶將拼接縫密封，使整個保溫層形成一個完整、封閉的防護結(jié)構(gòu)。

2. 涂抹施工：對于一些膏狀或膠狀的保溫材料，如保溫砂漿等，應按照規(guī)定的厚度和施工工藝進行涂抹。涂抹時要均勻一致，避免出現(xiàn)厚度不均或空洞等情況。在涂抹過程中，可以適當按壓，使保溫材料與基層表面緊密結(jié)合，提高保溫效果。例如，在對小型廢氣處理設備的外殼進行保溫時，先在設備表面涂刷一層界面劑，然后將保溫砂漿按照設計厚度分層涂抹，每層厚度控制在 10 - 15mm 左右，待上一層初凝后再涂抹下一層，直至達到規(guī)定的保溫厚度，***后用抹刀將表面壓光，使其平整光滑。

3. 噴涂施工：當使用聚氨酯泡沫等噴涂型保溫材料時，需要專業(yè)的噴涂設備和技術(shù)人員進行操作。在噴涂前，要對設備進行調(diào)試，確保噴涂壓力、流量等參數(shù)符合要求。噴涂過程中，要保持噴槍與被保溫物體表面的距離和角度均勻一致，使保溫材料均勻地附著在表面，形成厚度均勻的保溫層。例如，在對***型廢氣處理裝置進行聚氨酯泡沫噴涂保溫時，將噴槍距離設備表面保持在 30 - 50cm 左右，以均勻的速度移動噴槍，按照先難后易、先上后下的順序進行噴涂，確保各個部位都能覆蓋到保溫材料，且厚度符合設計要求。噴涂完成后，要等待保溫材料固化干燥，方可進行后續(xù)的防護層施工。



 （三）防護層施工

保溫層施工完成后，通常需要設置防護層以保護保溫層免受外界環(huán)境的破壞。防護層材料可以選擇玻璃纖維布、鋁箔、鐵皮等。玻璃纖維布具有較***的耐腐蝕性和柔韌性，可用于包裹保溫層，防止保溫層受到機械損傷；鋁箔則具有******的隔熱性和防水性，常用于對保溫層進行外層包裹，反射熱量并防止水分滲透；鐵皮防護層則具有較強的硬度和防護能力，適用于對保溫層要求較高、需要承受較***外力的部位，如廢氣處理設備的底部或易受碰撞的區(qū)域。在施工防護層時，要確保防護層與保溫層之間緊密貼合，無空鼓、褶皺等現(xiàn)象，并且固定牢固，防止在使用過程中脫落。例如，在用玻璃纖維布包裹巖棉保溫層時，采用鐵絲或?qū)Ｓ玫慕壴鷰⒉ＡЮw維布均勻地捆扎在保溫層上，每圈綁扎帶之間的距離不超過 20cm，使玻璃纖維布牢固地附著在保溫層表面，起到******的防護作用。



 （四）密封處理

在整個保溫施工過程中，密封處理是一個關(guān)鍵環(huán)節(jié)。所有的保溫拼接縫、設備與管道的連接處、防護層的開口等部位都應進行嚴格的密封處理，以防止熱量散失和空氣滲漏。可以使用密封膠、密封膠帶、密封墊片等材料進行密封。例如，在廢氣管道的法蘭連接處，除了安裝密封墊片外，還可以在法蘭外側(cè)涂抹一圈密封膠，進一步防止廢氣泄漏和熱量通過法蘭間隙散失；對于保溫層的拼接縫，使用鋁箔膠帶進行密封時，要確保膠帶與保溫材料表面緊密粘結(jié)，無氣泡或縫隙存在，形成一個連續(xù)、封閉的保溫防護體系。



 四、日常維護與檢查

廠房廢氣處理系統(tǒng)的保溫工程完成后，并非一勞永逸，還需要進行日常的維護與檢查工作，以確保保溫性能的持久穩(wěn)定。



 （一）定期巡檢

安排專人定期對廢氣處理設備和管道的保溫情況進行巡檢，檢查內(nèi)容包括保溫層的外觀是否完***、有無破損、脫落、開裂等情況；防護層是否有松動、腐蝕現(xiàn)象；密封部位是否嚴密，有無漏氣、滲水等問題。巡檢周期可以根據(jù)設備的運行情況和環(huán)境條件確定，一般建議每周至少進行一次外觀檢查，每月進行一次詳細的檢查，并做***記錄。例如，在每次巡檢時，使用手電筒對設備和管道的各個部位進行照射檢查，查看保溫層表面是否有異常痕跡；用手觸摸防護層，檢查其是否牢固；同時，注意觀察密封部位是否有異味或水漬滲出，及時發(fā)現(xiàn)并處理潛在的問題。



 （二）溫度監(jiān)測

通過在廢氣處理設備和管道的關(guān)鍵部位安裝溫度傳感器，實時監(jiān)測介質(zhì)溫度和設備表面溫度，以便及時發(fā)現(xiàn)保溫性能下降的情況。如果某個部位的溫度出現(xiàn)異常波動或偏離正常范圍，可能意味著保溫層出現(xiàn)了損壞或失效。例如，在催化燃燒裝置的反應器壁上安裝溫度傳感器，當反應器內(nèi)的溫度與設定值出現(xiàn)較***偏差時，控制系統(tǒng)會自動發(fā)出警報，提醒操作人員進行檢查。操作人員可以通過對比不同時間段的溫度數(shù)據(jù)，分析保溫效果的變化趨勢，一旦發(fā)現(xiàn)溫度持續(xù)升高或降低幅度超出正常范圍，應及時對保溫層進行檢查和修復，確保廢氣處理工藝始終在合適的溫度條件下進行。



 （三）修復與更換

在日常檢查中發(fā)現(xiàn)保溫層有輕微破損時，如小面積的脫落或裂縫，應及時進行修復。可以采用與原保溫材料相同的材料進行修補，按照施工工藝要求進行操作，確保修補后的保溫層與周圍區(qū)域緊密結(jié)合，恢復其保溫性能。例如，對于巖棉板保溫層上的局部脫落部位，先將脫落的巖棉板清理干凈，然后在基層表面涂抹適量的粘結(jié)劑，再將新的巖棉板粘貼上去，并用工具壓實，使其與周邊保溫層齊平，***后用鋁箔膠帶對修補部位進行密封處理。如果保溫層損壞嚴重，無法通過修復恢復正常功能時，則需要及時更換整個保溫層。在更換過程中，要注意拆除舊保溫層時的安全防護措施，避免對設備和人員造成傷***，并按照新的施工要求進行保溫層的重新安裝，確保廢氣處理系統(tǒng)的保溫性能得到有效保障。



總之，廠房廢氣處理中的保溫工作是一項系統(tǒng)工程，涉及到保溫材料的選擇、施工工藝的控制以及日常維護檢查等多個環(huán)節(jié)。只有充分認識到保溫的重要性，嚴格把控每個環(huán)節(jié)的質(zhì)量關(guān)，才能確保廢氣處理系統(tǒng)在******的保溫條件下穩(wěn)定運行，實現(xiàn)高效的廢氣處理效果，同時降低企業(yè)運營成本，減少對環(huán)境的影響。希望各廠房企業(yè)能夠重視廢氣處理保溫工作，遵循上述溫馨提示和注意事項，為企業(yè)的可持續(xù)發(fā)展和環(huán)境保護貢獻力量。
